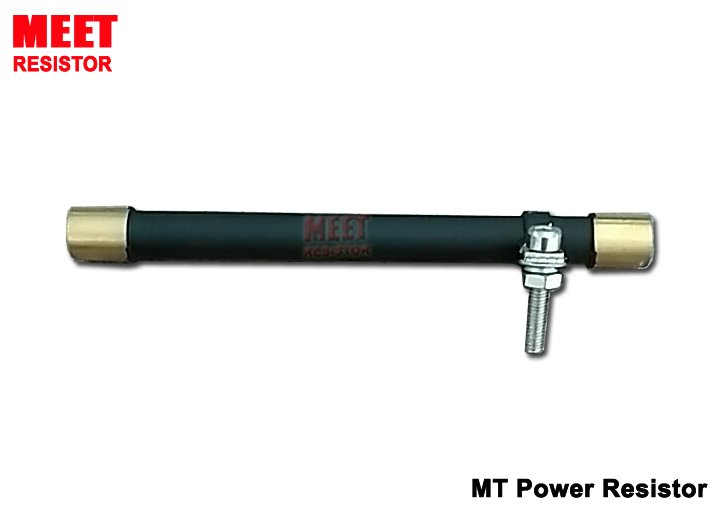

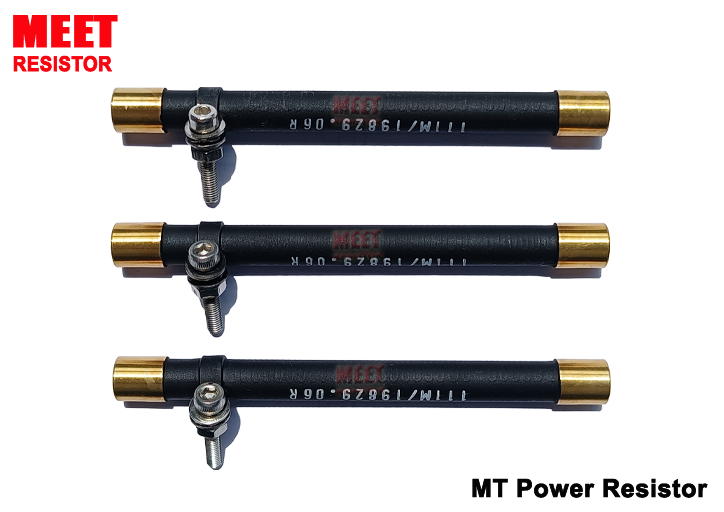

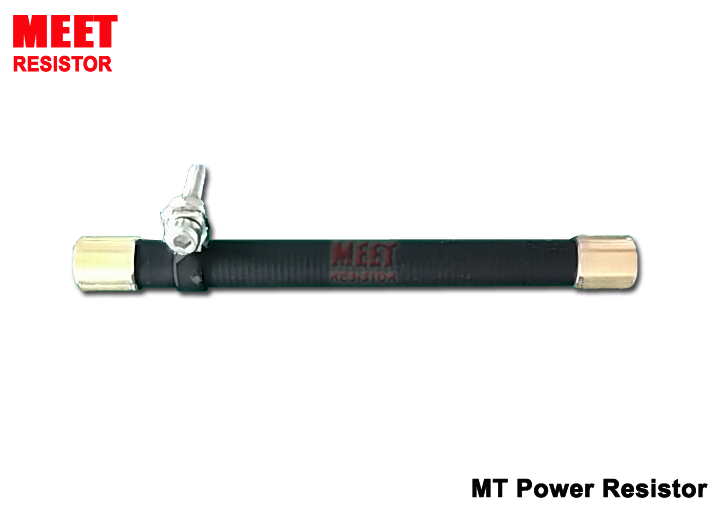

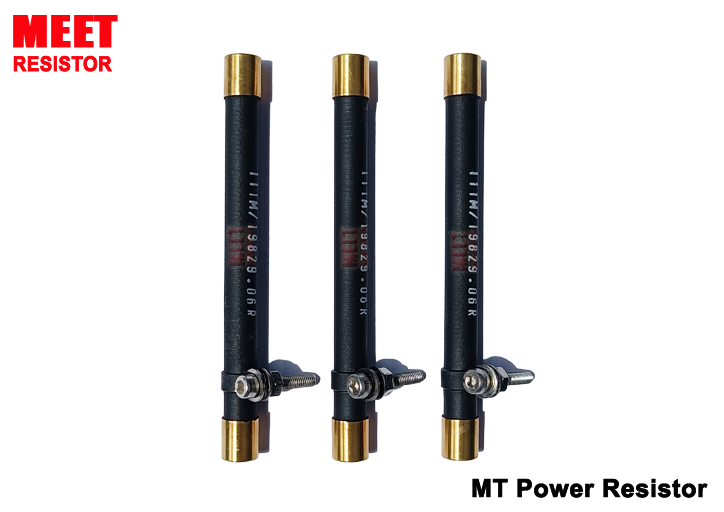

精密高压分压电阻

简介

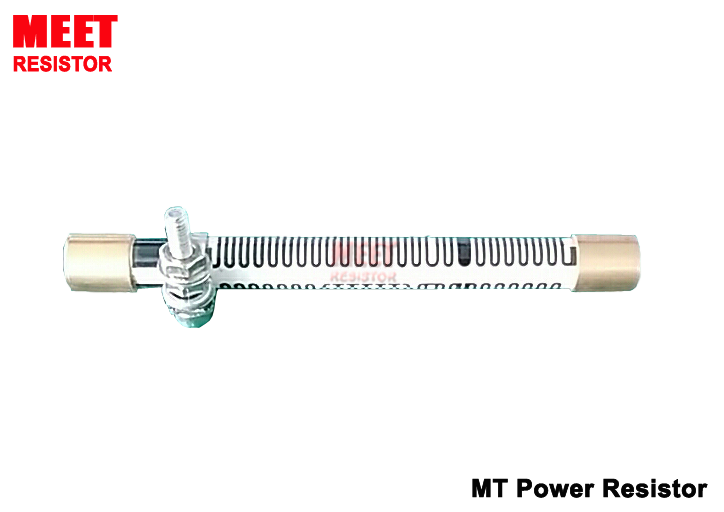

RTF3,RTF系列高压分压电阻,采用无感设计,先进的厚膜工艺制造;基体采用95%氧化铝陶瓷,导热好,机械强度高,散热好;包封采用有机硅树脂全包封,具有良好的绝缘性。产品耐高压,具有极高的精度和极低的温度系数,属于精密型高端高压分压电阻,特别适合精密高压取样。

额定功率:3W

阻值范围:2M-1G

允许偏差:±0.25%~±5%

温度系数:±15ppm~±100ppm(25℃~85℃)

绝缘耐压:>1000VDC

绝缘电阻:≥10GΩ

工作温度范围:-55℃~+125℃

最大工作电压:10KVDC

电感:无感

引出端安装:镀镍铜帽

电阻安装:M4螺纹

过载:5P额不超过1.5Umax5s, ΔR≤±0.2%R

寿命:额定功率1000h,ΔR≤±0.5%R

稳态湿热:MIL-Std-202,方法103,条件D, ΔR≤±0.4%R

冷热冲击:MIL-Std-202,方法107,条件 C,ΔR≤±0.2%R

振动:***
