如何辨别薄膜电阻与厚膜电阻

作者:广东米特电子 阅读:168

薄膜电阻是用类真空蒸发、磁控溅射的方法将一定电阻率材料蒸镀于绝缘材料表面制成一种电阻器。

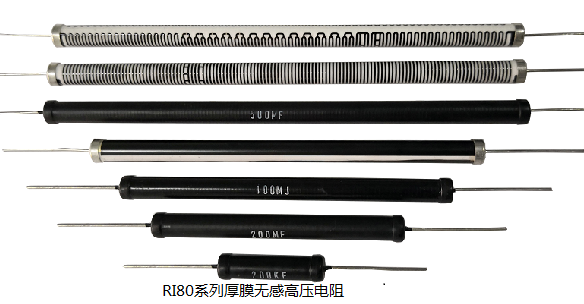

厚膜电阻主要是指采用丝网工艺印刷而成的电阻。这种电阻有长方形,带型,曲线形或者其他的形状。常用的厚膜电阻采用金属钌系电阻浆料印刷烧结而成,常用在精密电阻,功率电阻的制造中。是现在主流的精密电阻器。

薄膜电阻和厚膜电阻的更大区别是:

膜厚的区别,厚膜电路的膜厚一般大于10μm,薄膜的膜厚小于10μm,大多处于小于1μm;




二、制造工艺的区别,厚膜电路一般采用丝网印刷工艺,薄膜电阻采用的是真空蒸发、磁控溅射等工艺方法。厚膜电阻精度10%,5%,1%是常见精度,同时厚膜电阻的温度系数一般较大一点,而薄膜电阻随温度变化小。


所以厚膜电阻常用于各类医疗器械,电力设备,电力电子等。价格相对薄膜电阻来说会便宜一些。

以上就是厚膜电阻和薄膜电阻两者通过比较而得出的结论!总结起来就是,当温度系数和精度要求高时,就使用薄膜工艺的电阻,如果是一般要求就可使用厚膜工艺的。
